技术参数

电路图

认证

绝缘材料，阻燃等级

PA，V0

尺寸

长/宽/高(mm)

6.1/28.8/23.3

最大电气参数

最大电流(A)

24

最大电压(V)

500

最大桥接电流(A)

17.5

电气参数

额定电压(V)

500

额定电流(A)

17.5

额定横截面(mm2)

2.5

接线容量(mm2)

刚性

0.08-2.5

柔性

0.08-2.5

订货数据

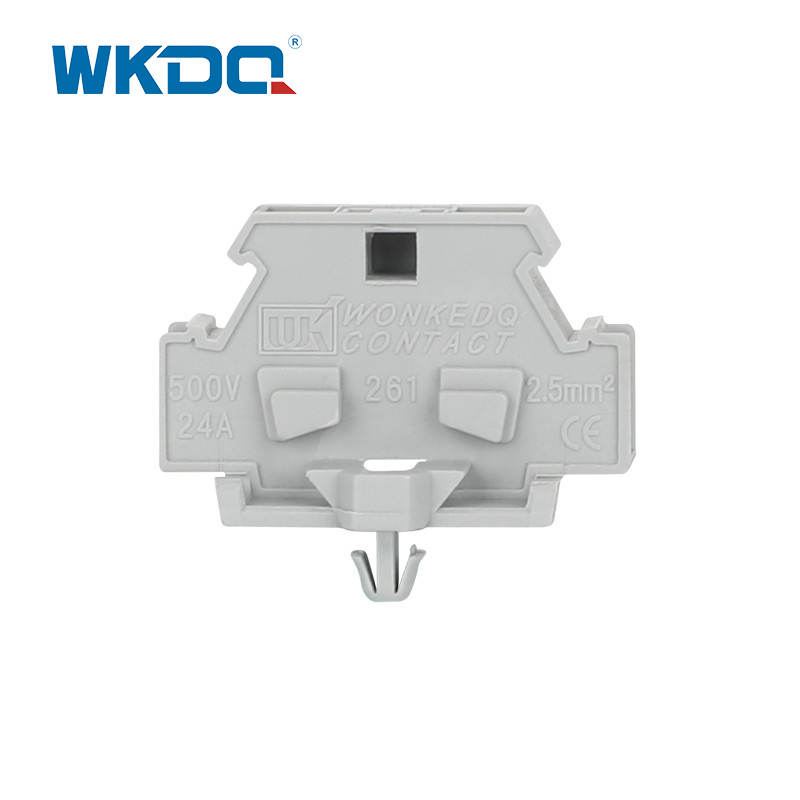

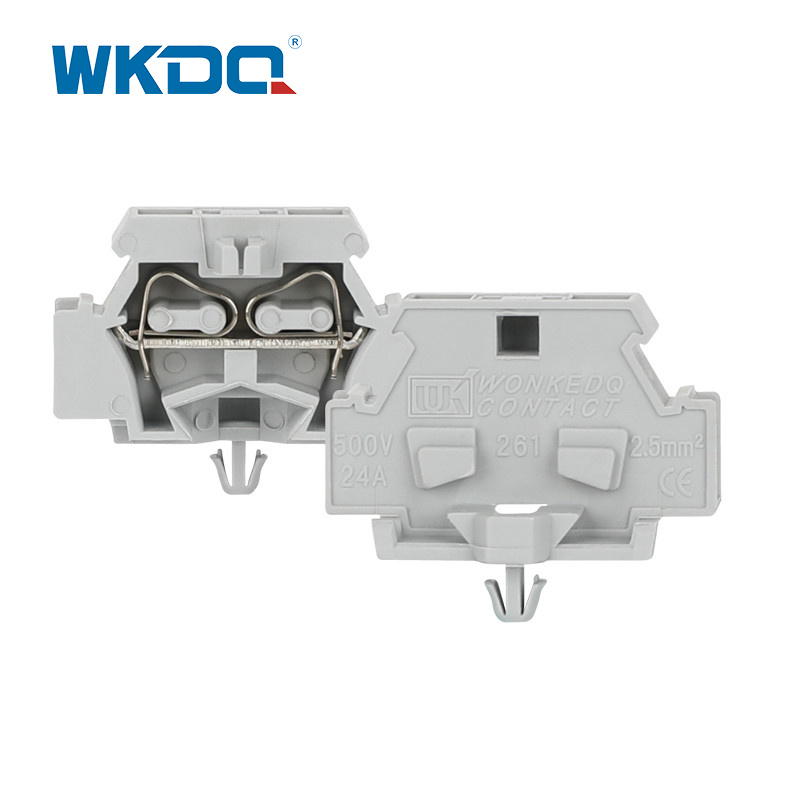

微型接线端子

型号

颜色

订货号

包装数

261-301BC

灰色

100109023

200

261-301BC WH

白色

100109023WH

200

261-301BCBU

蓝色

100109023BU

200

261-301BC YE

黄色

100109023YE

200

261-301BC OG

橙色

100109023OG

200

附件

描述

型号

颜色

订货号

包装数

接地接线端子

-

黄绿色

-

-

端板

261-361B

-

100205020

200

分组隔板

-

-

-

-

相邻跨接桥接件

-

灰色

-

-

间隔跨接桥接件

-

灰色

-

-

支架

209-123

灰色

100223006

100

助推键

261-ZTJ

白色

100224033

-

标记夹

①JKLM-A

灰色

100221001

100

②JB1

灰色/米黄色

100221002

100

③JB2

灰色

100221003

100

固定件

①E/JUK

灰色

100223001

100

②E/JUK-2

灰色

100223002

100

③JEW35

灰色/米黄色

100223003

100

④E/JAL

灰色

100223004

50

⑤E/FE-2

-

100223005

100

⑥WKF35

灰色

100223008

100

⑦WKF35/S

灰色

100223009

100

导轨

NS35-AL

(铝）

NS35-AL-0.9（1m）

银灰色

100224034

100

NS35-AL-1.1（1m）

银灰色

100224035

100

NS35-AL-1.3（1m）

银灰色

100224001

100

NS35-AL-1.5（1m）

银灰色

100224003

100

NS35-S

(钢)

NS35-S-0.9（1m）

五彩色

100224038

100

NS35-S-1.0（1m）

五彩色

100224005

100

NS35-S-1.2（1m）

五彩色

100224007

100

可定制2m及以内任意长度导轨

导轨护套

NS35HT-B

黑色

100224009

100

NS35HT-T

透明

100224009T

100

导轨支架

TSTW

白锌

100224010

50
