技术参数

电路图

认证

绝缘材料，阻燃等级

PA，V0

尺寸

厚度/长度/高度(mm)

5.2/69.6/46.5

最大电气参数

Imax(A)

26

Umax(V)

500

最大桥接电流(A)

22

电气参数

额定电压（V）

500

额定电流（A）

22

额定横截面（mm2）

2.5

接线容量（mm2）

刚性

0.14-4

柔性

0.14-2.5

订货数据

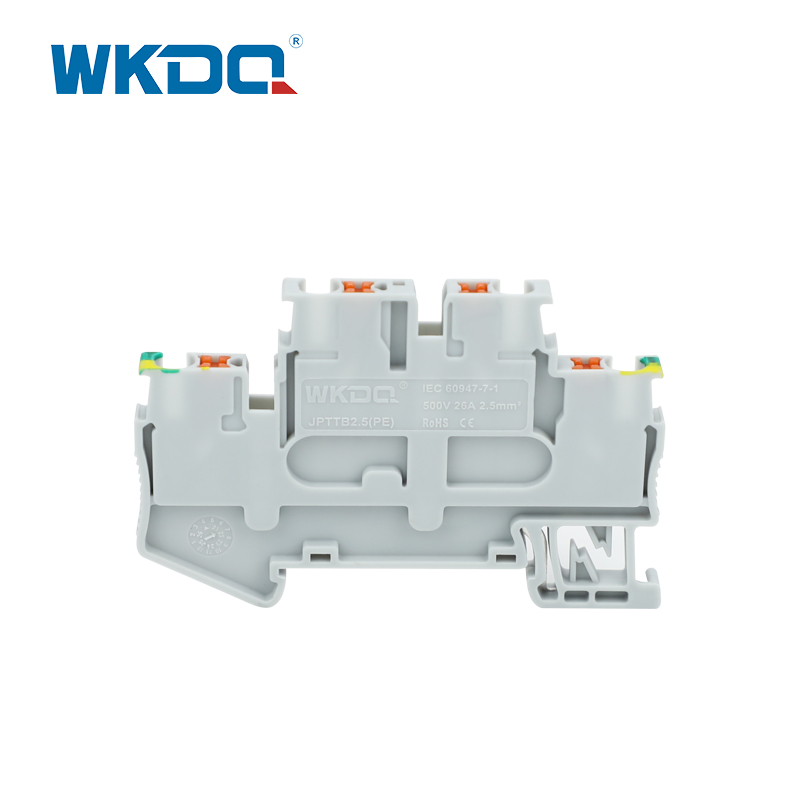

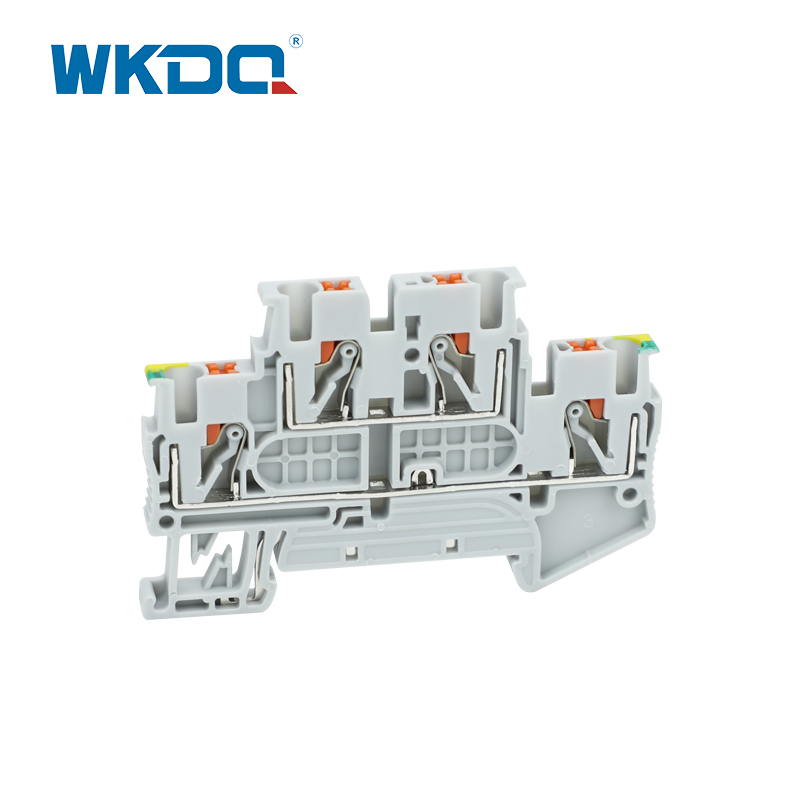

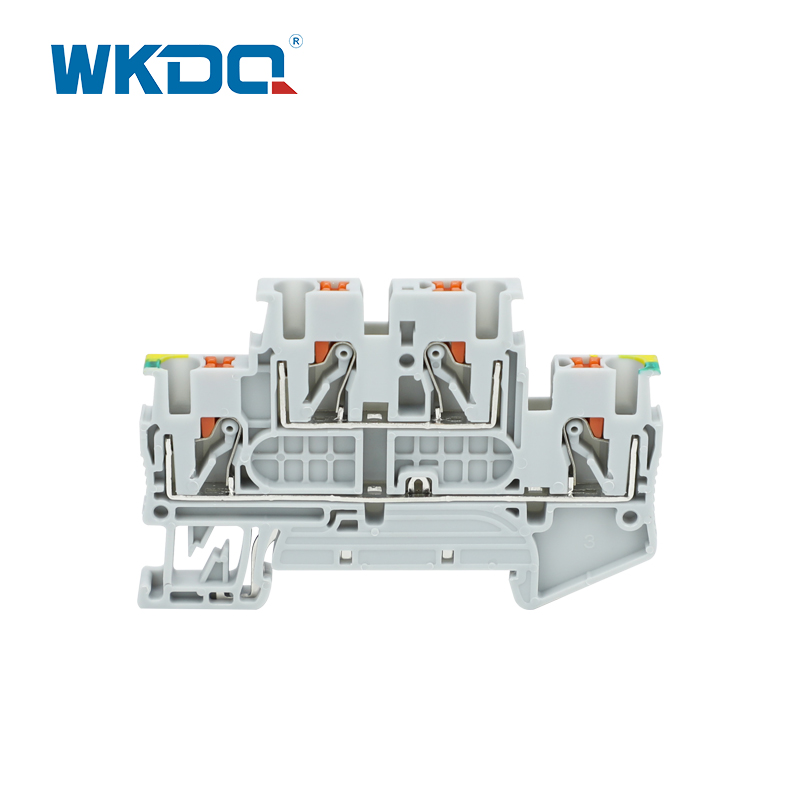

三层直插式接线端子

型号

颜色

订货号

包装数（PCS）

JPTTB-2.5/PE/L

灰色

100105047

50

-

蓝色

-

-

-

橙色

-

-

-

黄色

-

-

-

绿色

-

-

附件

描述

型号

颜色

订货号

包装数（PCS）

三层直插式接地端子

-

黄绿色

-

-

端板

D-JPTTB2.5

-

100203009

100

分组隔板

ATP-JST/JPT

-

100203012

150

插拔式桥接件

位数

2

FBS 2-5

红色

100212012

200

3

FBS 3-5

红色

100212013

100

4

FBS 4-5

红色

100212014

100

5

FBS 5-5

红色

100212015

100

10

FBS 10-5

红色

100212001

50

标记条

ZBFM5

白色（空白）

100222022

100

ZBFM5

白色（常规）

100222023

100

ZBFM5

白色（特殊）

100222024

100

标记夹

①JKLM-A

灰色

100221001

100

②JB1

灰色/米黄色

100221002

100

③JB2

灰色

100221003

100

固定件

①E/JUK

灰色

100223001

100

②E/JUK-2

灰色

100223002

100

③JEW35

灰色/米黄色

100223003

100

④E/JAL

灰色

100223004

50

⑤E/FE-2

-

100223005

100

⑥WKF35

灰色

100223008

100

⑦WKF35/S

灰色

100223009

100

导轨

NS35-AL

（铝）

NS35-AL-0.9（1m）

银灰色

100224034

100

NS35-AL-1.1（1m）

银灰色

100224035

100

NS35-AL-1.3（1m）

银灰色

100224001

100

NS35-AL-1.5（1m）

银灰色

100224003

100

NS35-S

（钢）

NS35-S-0.9（1m）

五彩色

100224038

100

NS35-S-1.0（1m）

五彩色

100224005

100

NS35-S-1.2（1m）

五彩色

100224007

100

可定制2m及以内任意长度导轨

导轨护套

NS35HT-B

黑色

100224009

100

NS35HT-T

透明

100224009T

100

导轨支架

TSTW

白锌

100224010

50
