技术参数 |
||||||
电路图 |
|
|||||
认证 |
|
|||||
绝缘材料,阻燃等级 |
PA,V0 |
|||||
尺寸 |
||||||
厚度/长度/高度(mm) |
3.5/97.7/51.5 |
|||||
最大电气参数 |
||||||
Imax(A) |
15 |
|||||
Umax(V) |
500 |
|||||
最大桥接电流(A) |
15 |
|||||
电气参数 |
||||||
额定电压(V) |
500 |
|||||
额定电流(A) |
15 |
|||||
额定横截面(mm2) |
1.5 |
|||||
接线容量(mm2) |
||||||
刚性 |
0.14-1.5 |
|||||
柔性 |
0.14-1.5 |
|||||
订货数据 |
||||||

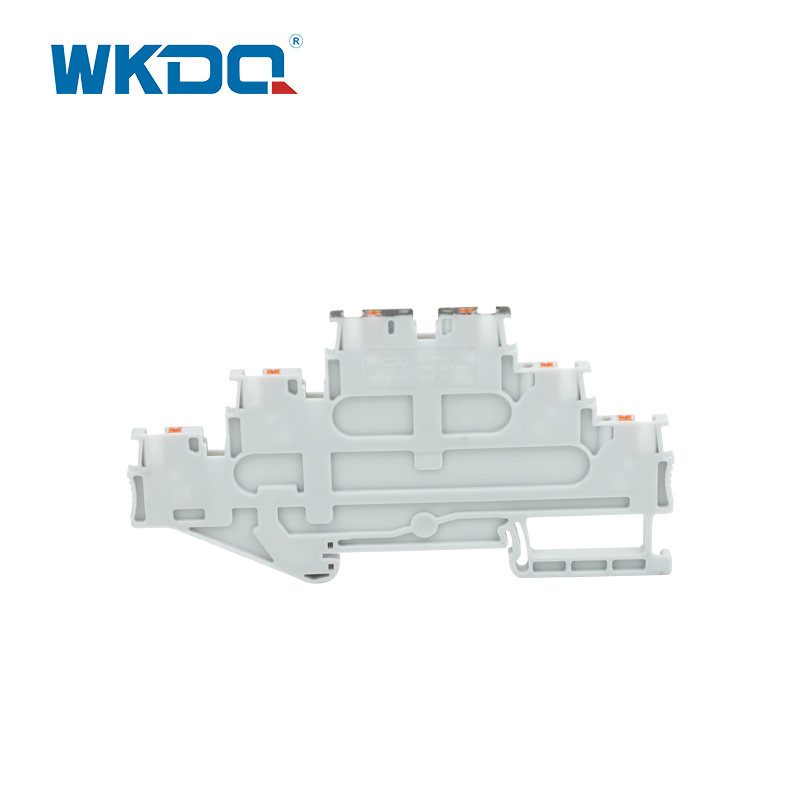

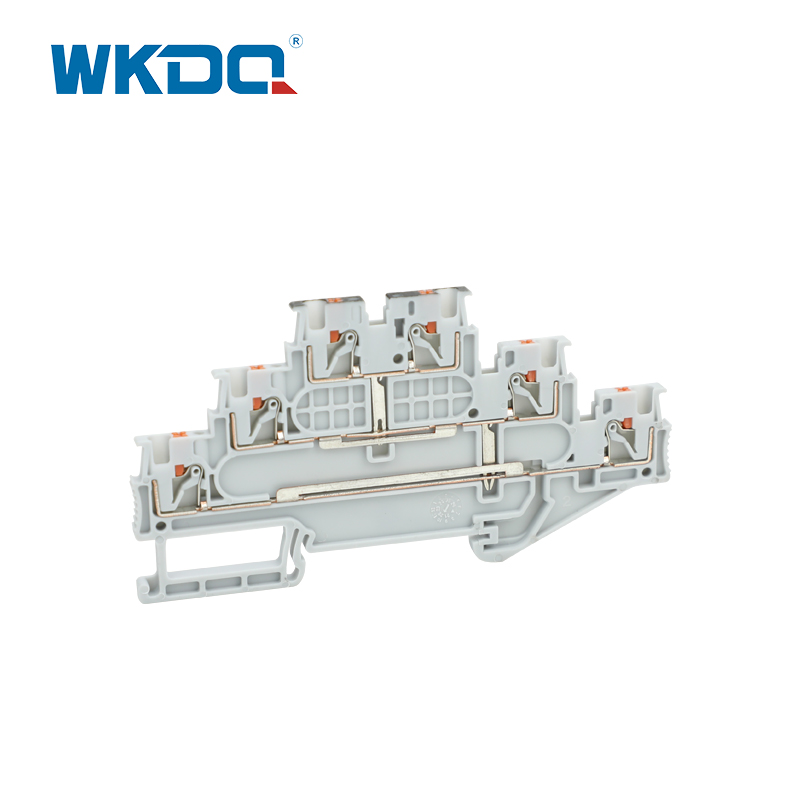

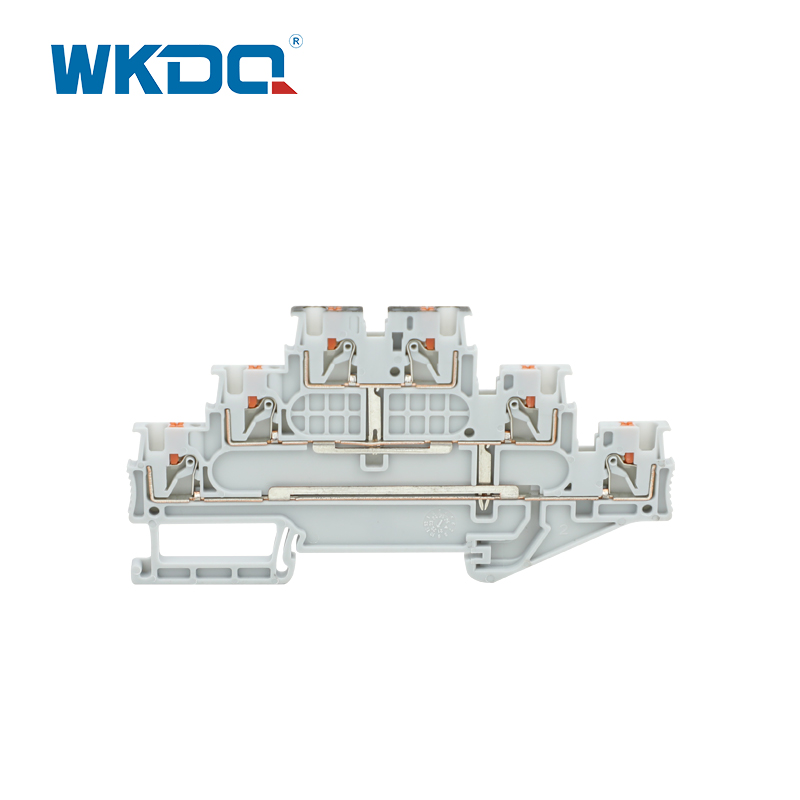

三层直插式接线端子 |
型号 |
颜色 |
订货号 |
包装数(PCS) |
||
JPT1.5/S-3L-PV |
灰色 |
100105020 |
50 |
|||
JPT1.5/S-3L-PV BU |
蓝色 |
100105020BU |
50 |
|||
JPT1.5/S-3L-PV OG |
橙色 |
100105020OG |
50 |
|||
- |
黄色 |
- |
- |
|||
- |
绿色 |
- |
- |
|||
附件 |
||||||
描述 |
型号 |
颜色 |
订货号 |
包装数(PCS) |
||
三层直插式接地端子 |
- |
黄绿色 |
- |
- |
||
端板 |
D-JPT1.5/S-3L |
- |
100203017 |
50 |
||
分组隔板 |
- |
- |
- |
- |
||
插拔式桥接件
|
位数 |
|
|
|
|
|
2 |
FBS 2-3.5 |
红色 |
100212002 |
100 |
||
3 |
FBS 3-3.5 |
红色 |
100212003 |
100 |
||
4 |
FBS 4-3.5 |
红色 |
100212004 |
100 |
||
5 |
FBS 5-3.5 |
红色 |
100212005 |
100 |
||
10 |
FBS 10-3.5 |
红色 |
100212001 |
50 |
||
标记条
|
ZBFM3.5 |
白色(空白) |
100222019 |
100 |
||
ZBFM3.5 |
白色(常规) |
100222020 |
100 |
|||
ZBFM3.5 |
白色(特殊) |
100222021 |
100 |
|||
标记夹
|
①JKLM-A |
灰色 |
100221001 |
100 |
||
②JB1 |
灰色/米黄色 |
100221002 |
100 |
|||
③JB2 |
灰色 |
100221003 |
100 |
|||
固定件
|
①E/JUK |
灰色 |
100223001 |
100 |
||
②E/JUK-2 |
灰色 |
100223002 |
100 |
|||
③JEW35 |
灰色/米黄色 |
100223003 |
100 |
|||
④E/JAL |
灰色 |
100223004 |
50 |
|||
⑤E/FE-2 |
- |
100223005 |
100 |
|||
⑥WKF35 |
灰色 |
100223008 |
100 |
|||
⑦WKF35/S |
灰色 |
100223009 |
100 |
|||
导轨
|
NS35-AL (铝) |
NS35-AL-0.9(1m) |
银灰色 |
100224034 |
100 |
|
NS35-AL-1.1(1m) |
银灰色 |
100224035 |
100 |
|||
NS35-AL-1.3(1m) |
银灰色 |
100224001 |
100 |
|||
NS35-AL-1.5(1m) |
银灰色 |
100224003 |
100 |
|||
NS35-S (钢) |
NS35-S-0.9(1m) |
五彩色 |
100224038 |
100 |
||
NS35-S-1.0(1m) |
五彩色 |
100224005 |
100 |
|||
NS35-S-1.2(1m) |
五彩色 |
100224007 |
100 |
|||
可定制2m及以内任意长度导轨 |
||||||
导轨护套
|
NS35HT-B |
黑色 |
100224009 |
100 |
||
NS35HT-T |
透明 |
100224009T |
100 |
|||
导轨支架 |
TSTW |
白锌 |
100224010 |
50 |
