技术参数

电路图

认证

绝缘材料，阻燃等级

PA，V0

尺寸

厚度/长度/高度(mm)

10.2/42.5/46.2

最大电气参数

Imax(A)

76

Umax(V)

800

最大桥接电流

76

电气参数

额定电压（V）

800

额定电流（A）

57

额定横截面（mm2）

10

接线容量（mm2）

刚性

0.5-16

柔性

0.5-10

订货数据

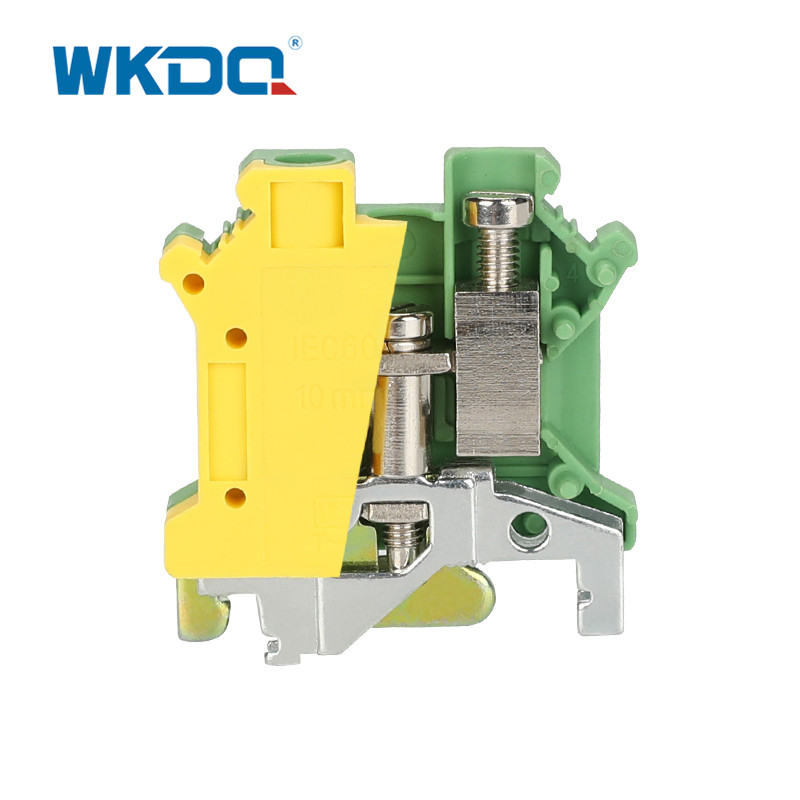

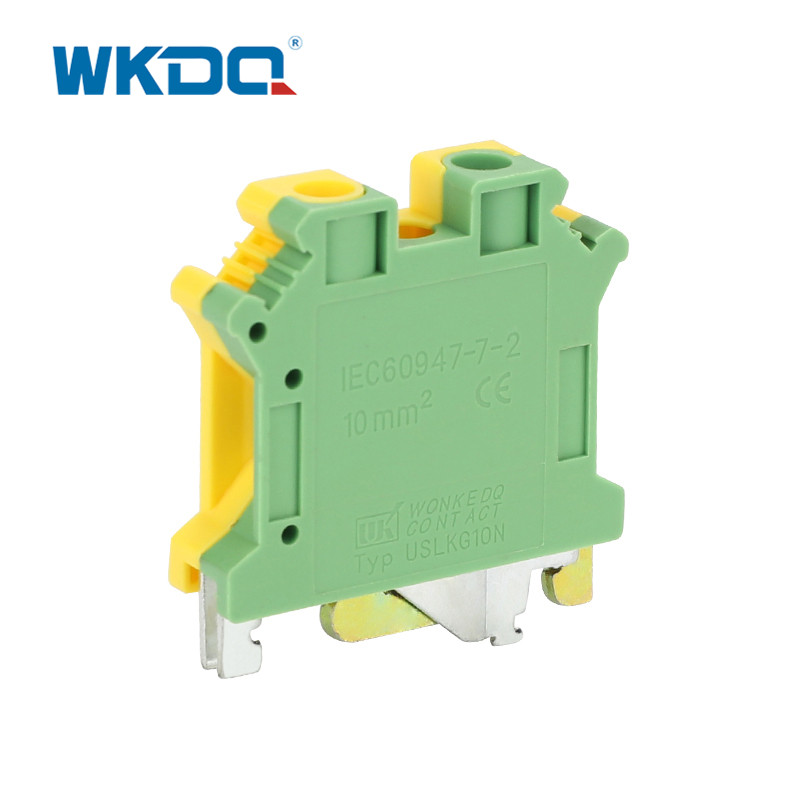

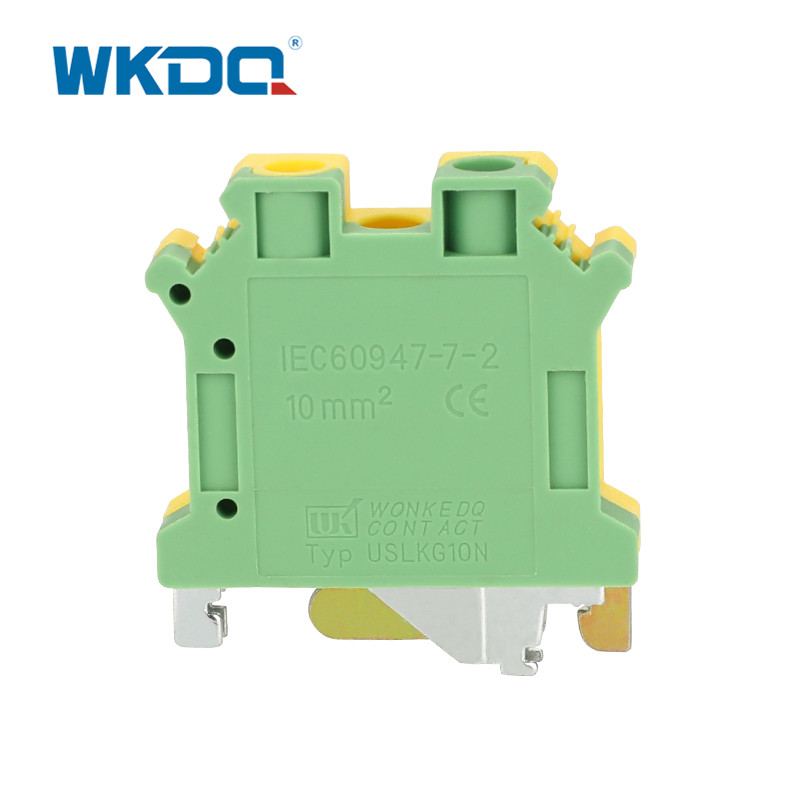

通用型接地端子

型号

颜色

订货号

包装数（PCS）

JUSLKG10N

黄绿色

100102005

50

附件

描述

型号

颜色

订货号

包装数（PCS）

通用型接线端子

JUK10N

灰色

100101006

50

JUK10N BK

黑色

100101006BK

50

JUK10N BU

蓝色

100101006BU

50

JUK10N RD

红色

100101006RD

50

JUK10N YE

黄色

100101006YE

50

JUK10N GN

绿色

100101006GN

50

端板

D-JUK4/10

-

100201003

100

分组隔板

ATP-JUK

-

100201013

100

小隔片

TS-K

-

100201015

1000

中心连接件

位数

2

JFBI 2-10

银色

100211031

-

3

JFBI 3-10

银色

100211032

20

10

JFBI 10-10

银色

100211030

20

边插连接件

位数

2

JEB 2-10

灰色

100211079

100

3

JEB 3-10

灰色

100211080

100

10

JEB 10-10

灰色

100211078

20

标记条

ZB10

白色（空白）

100222016

50

ZB10

白色（常规）

100222017

50

ZB10

白色（特殊）

100222018

50

标记夹

①JKLM-A

灰色

100221001

100

②JB1

灰色/米黄色

100221002

100

③JB2

灰色

100221003

100

固定件

①E/JUK

灰色

100223001

100

②E/JUK-2

灰色

100223002

100

③JEW35

灰色/米黄色

100223003

100

④E/JAL

灰色

100223004

50

⑤E/FE-2

-

100223005

100

⑥WKF35

灰色

100223008

100

⑦WKF35/S

灰色

10223009

100

导轨

NS35-AL

（铝）

NS35-AL-0.9（1m）

银灰色

100224034

100

NS35-AL-1.1（1m）

银灰色

100224035

100

NS35-AL-1.3（1m）

银灰色

100224001

100

NS35-AL-1.5（1m）

银灰色

100224003

100

NS35-S

（钢）

NS35-S-0.9（1m）

五彩色

100224038

100

NS35-S-1.0（1m）

五彩色

100224005

100

NS35-S-1.2（1m）

五彩色

100224007

100

可定制2m及以内任意长度导轨

导轨护套

NS35HT-B

黑色

100224009

100

NS35HT-T

透明

100224009-T

100

导轨支架

TSTW

白锌

100224010

50
