技术参数 |
|||||||
电路图 |
|
||||||
认证 |
|
||||||
绝缘材料,阻燃等级 |
PA,V0 |
||||||
尺寸 |
|||||||
长/宽/高(mm) |
5.2/49/36 |
||||||
最大电气参数 |
|||||||
Imax(A) |
31 |
||||||
Umax(V) |
800 |
||||||
最大桥接电流(A) |
24 |
||||||
电气参数 |
|||||||
额定电压(V) |
800 |
||||||
额定电流(A) |
24 |
||||||
额定横截面(mm2) |
2.5 |
||||||
接线容量(mm2) |
|||||||
刚性 |
0.14-4 |
||||||
柔性 |
0.14-2.5 |
||||||
订货数据 |
|||||||

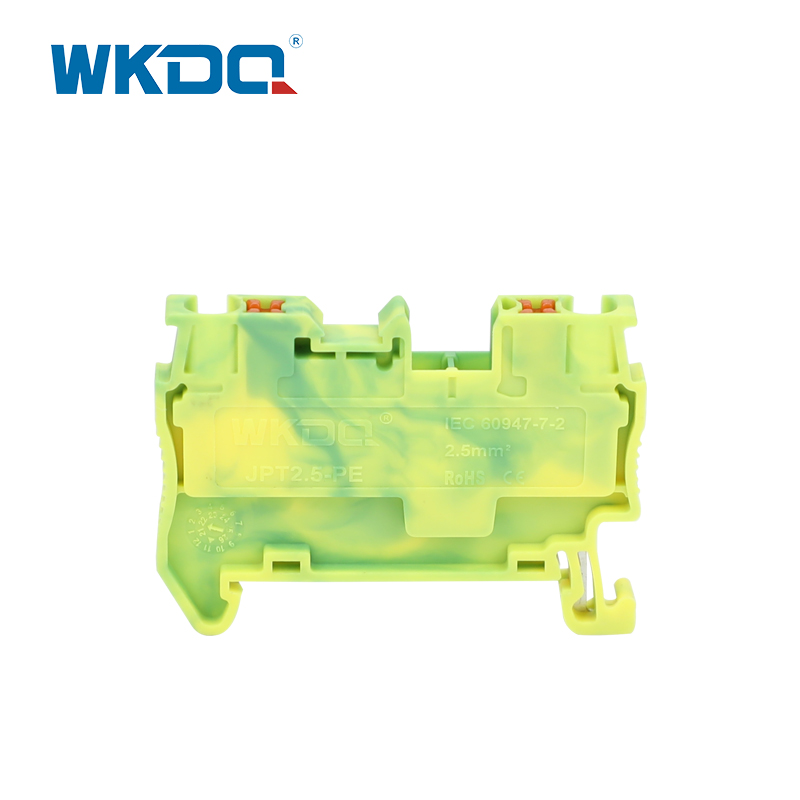

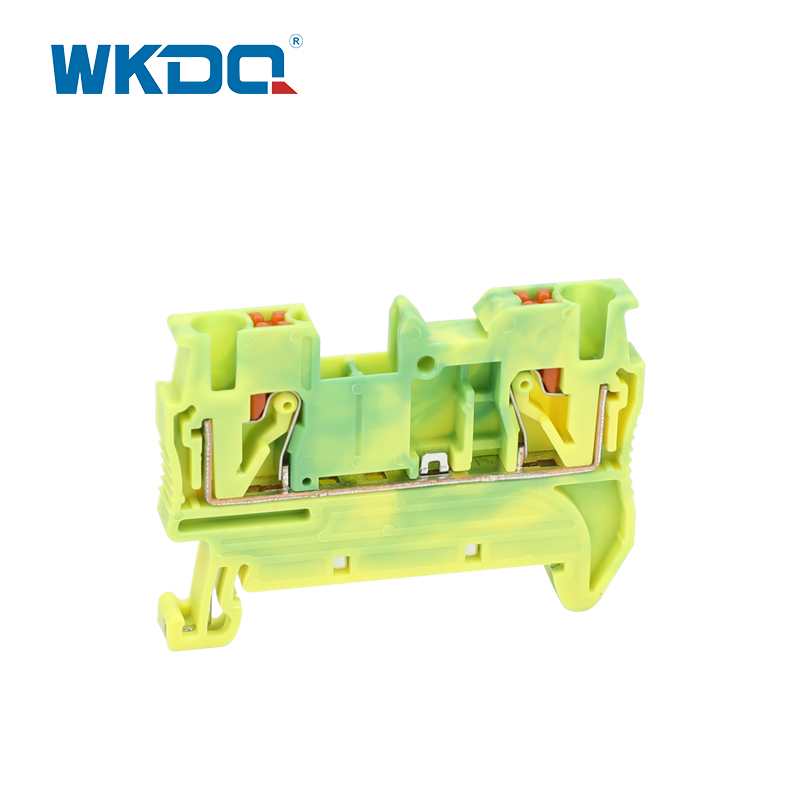

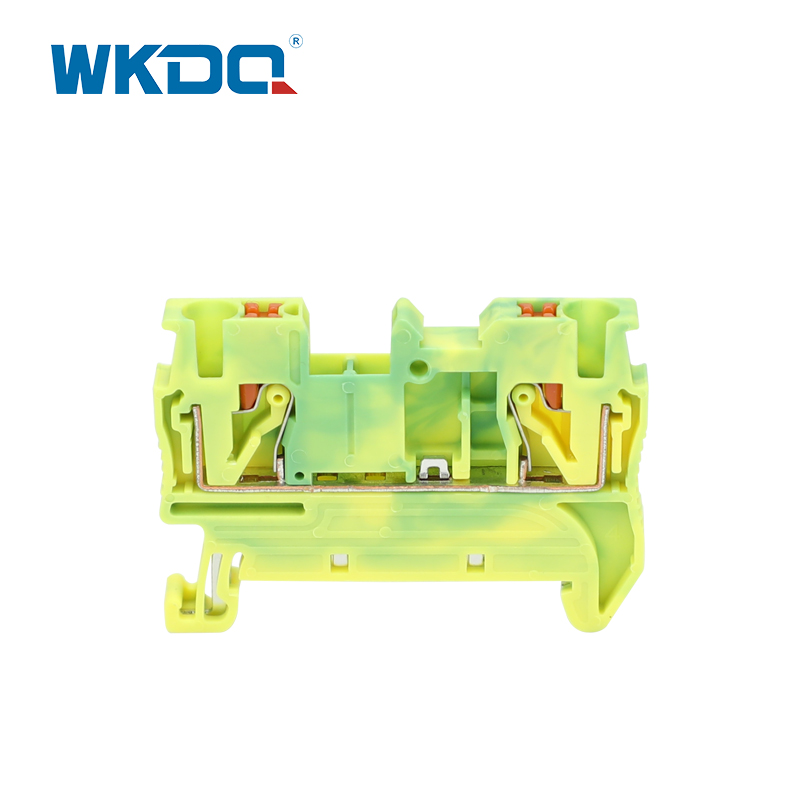

直插式接地端子 |
型号 |
颜色 |
订货号 |
包装数 |
|||
JPT2.5-PE |
黄绿色 |
100106002 |
100 |
||||
附件 |
|||||||
描述 |
型号 |
颜色 |
订货号 |
包装数 |
|||
直插式接线端子 |
JPT2.5 |
灰色 |
100105002 |
100 |
|||
JPT2.5 BU |
蓝色 |
100105002BU |
100 |
||||
JPT2.5 OG |
橙色 |
100105002OG |
100 |
||||
JPT2.5 YE |
黄色 |
100105002YE |
100 |
||||
JPT2.5 GN |
绿色 |
100105002GN |
100 |
||||
端板 |
D-JST1.5-2.5 |
- |
100202001 |
100 |
|||
分组隔板 |
ATP-JST/JPT-S |
- |
100203016 |
150 |
|||
插拔式桥接件
|
位数 |
|
|
|
|
||
2 |
FBS 2-5 |
红色 |
100212012 |
200 |
|||
3 |
FBS 3-5 |
红色 |
100212013 |
100 |
|||
4 |
FBS 4-5 |
红色 |
100212014 |
100 |
|||
5 |
FBS 5-5 |
红色 |
100212015 |
100 |
|||
10 |
FBS 10-5 |
红色 |
100212011 |
50 |
|||
标记条
|
中央标记 |
ZB5 |
白色(空白) |
100222007 |
100 |
||
ZB5 |
白色(常规) |
100222008 |
100 |
||||
ZB5 |
白色(特殊) |
100222009 |
100 |
||||
侧边标记及中央标记 |
ZBFM5 |
白色(空白) |
100222022 |
100 |
|||
ZBFM5 |
白色(常规) |
100222023 |
100 |
||||
ZBFM5 |
白色(特殊) |
100222024 |
100 |
||||
标记夹
|
①JKLM-A |
灰色 |
100221001 |
100 |
|||
②JB1 |
灰色/米黄色 |
100221002 |
100 |
||||
③JB2 |
灰色 |
100221003 |
100 |
||||
固定件
|
①E/JUK |
灰色 |
100223001 |
100 |
|||
②E/JUK-2 |
灰色 |
100223002 |
100 |
||||
③JEW35 |
灰色/米黄色 |
100223003 |
100 |
||||
④E/JAL |
灰色 |
100223004 |
50 |
||||
⑤E/FE-2 |
- |
100223005 |
100 |
||||
⑥WKF35 |
灰色 |
100223008 |
100 |
||||
⑦WKF35/S |
灰色 |
100223009 |
100 |
||||
导轨
|
NS35-AL (铝) |
NS35-AL-0.9(1m) |
银灰色 |
100224034 |
100 |
||
NS35-AL-1.1(1m) |
银灰色 |
100224035 |
100 |
||||
NS35-AL-1.3(1m) |
银灰色 |
100224001 |
100 |
||||
NS35-AL-1.5(1m) |
银灰色 |
100224003 |
100 |
||||
NS35-S (钢) |
NS35-S-0.9(1m) |
五彩色 |
100224038 |
100 |
|||
NS35-S-1.0(1m) |
五彩色 |
100224005 |
100 |
||||
NS35-S-1.2(1m) |
五彩色 |
100224007 |
100 |
||||
可定制2m及以内任意长度导轨 |
|||||||
导轨护套
|
NS35HT-B |
黑色 |
100224009 |
100 |
|||
NS35HT-T |
透明 |
100224009T |
100 |
||||
导轨支架 |
TSTW |
白锌 |
100224010 |
50 |
